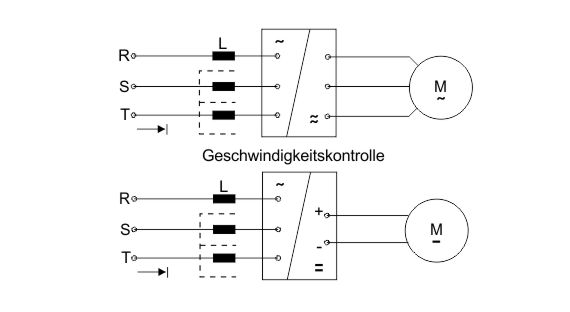

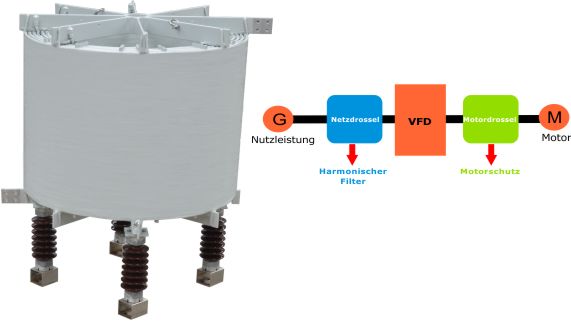

Leistungs- und Lastspulen sind in der Regel in Serie an die Eingangs- und/oder Ausgangsanschlüsse von dreiphasigen Geräten wie Motorsteuerungen, Wechselrichtern und USV-Systemen angeschlossen. Diese Geräte verwenden Halbleiterschalter wie IGBTs, Thyristoren und Dioden, was zu harmonischen Verzerrungen und hohen Schaltübertragungen (dv/dt) führt. Die Verwendung solcher Geräte nimmt mit dem technologischen Fortschritt zu. Die negativen Auswirkungen sollten jedoch nicht übersehen werden.
Durch den Einsatz von Leistungs- und Lastspulen können die nachteiligen Effekte solcher Geräte in den folgenden Punkten verringert werden:
- Begrenzter Startstrom
- Reduziertes Motorgeräusch
- Geringere Motortemperatur
- Verminderte harmonische Verzerrungen
- Reduzierte Motorerwärmung
- Verringertes Schaltübertragungsniveau
- Einfachere Auswahl von Sicherungen gemäß dem Nennmotorstrom
Diese Spulen sind so konzipiert, dass sie einen Spannungsabfall von 4 % bieten. Andere Spannungsabfallwerte sind auf Anfrage erhältlich.
Alle Hilkar-Leistungs- und Lastspulen sind maßgeschneidert für verschiedene Anwendungen. Die Designs berücksichtigen Spannung, Strom, Induktivität, Art der Anwendung, Harmoniken, Interharmoniken, Größe, transiente Ereignisse wie Schaltungen und Verlustcharakteristika, um das effizienteste Design zum wirtschaftlichsten Preis zu bieten. Alle Routineprüfungen werden gemäß IEC 60076-6 oder anderen Standards durchgeführt, abhängig von der Kundenanfrage. Typprüfberichte sind auf Anfrage erhältlich und werden allen Kunden zur Verfügung gestellt.
Das grundlegende Prüfprogramm umfasst einige oder alle der folgenden Tests:
- Routineprüfungen (Induktivität, Widerstand, Ein-Minuten-AC-Isolationsspannungsprüfung und Impuls-Überspannungsprüfung)
- Kurzschlussfestigkeitsprüfung
- Temperaturanstiegstest
- Geräuschpegeltest
- Seismischer Test
