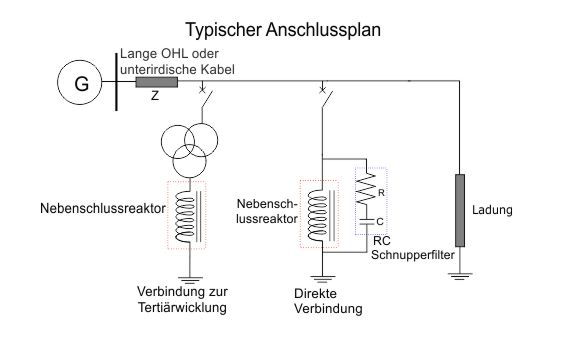

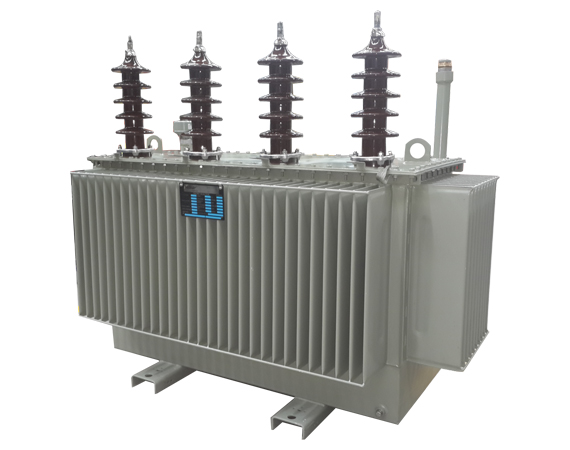

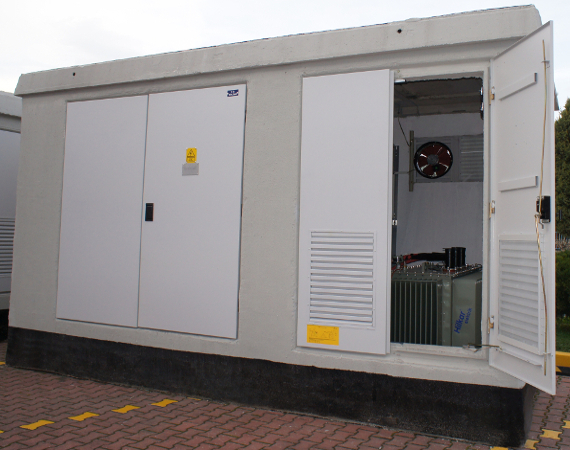

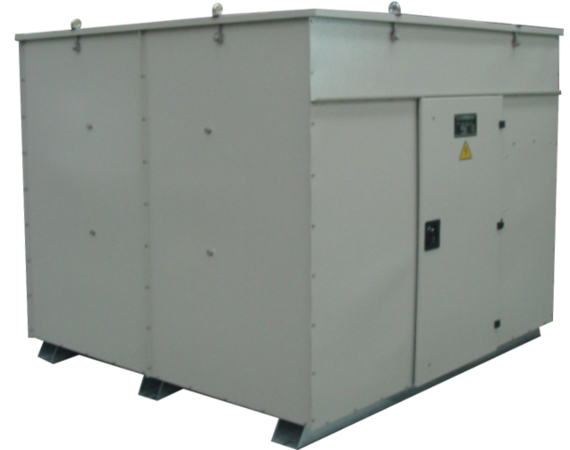

Eisenkern-ölgetauchte Shuntdrosselspulen fungieren als Absorber für reaktive Leistung, um die Energieeffizienz eines Stromsystems zu erhöhen. Shuntdrosselspulen werden verwendet, um die kapazitive reaktive Leistung zu kompensieren, die von langen und leicht belasteten Übertragungsleitungen sowie von Erdkabeln erzeugt wird. Dadurch kann mehr aktive Leistung durch das System fließen, während Überspannungen vermieden werden. Shuntdrosselspulen können direkt an die Stromleitung oder an die tertiären Wicklungen eines dreigewickelten Leistungs- oder Verteilungstransformators angeschlossen werden.

Die Hauptwicklungen und der magnetische Kreis sind in Öl getaucht, das als Kühlmedium dient. Es kann sowohl Wärme von den Wicklungen der Spule aufnehmen als auch die Wärme durch das Öl ableiten.

Der Kern eines ölgetauchten Reaktors besteht aus ferromagnetischen Materialien mit einem oder mehreren integrierten Luftspalten. Diese luftspaltigen Eisenkerne sind so konstruiert, dass sie nicht nur mechanischen Belastungen während des normalen Betriebs standhalten, sondern auch Fehlerbedingungen im Netzwerk.

In Hochleistungs- und Hochspannungssystemen sollten Shuntdrosselspulen mit RC-Dämpffiltern verwendet werden, da in solchen Systemen die Schalttransienten extrem hoch sind und die Schaltgeräte ohne geeignete Dämpfungsmaßnahmen beschädigt werden können.

Typische Anwendungen

Sie werden hauptsächlich zur Kompensation von reaktiver Leistung in langen oder leicht belasteten Übertragungsleitungen sowie in Erdkabeln verwendet, die in folgenden Bereichen eingesetzt werden:

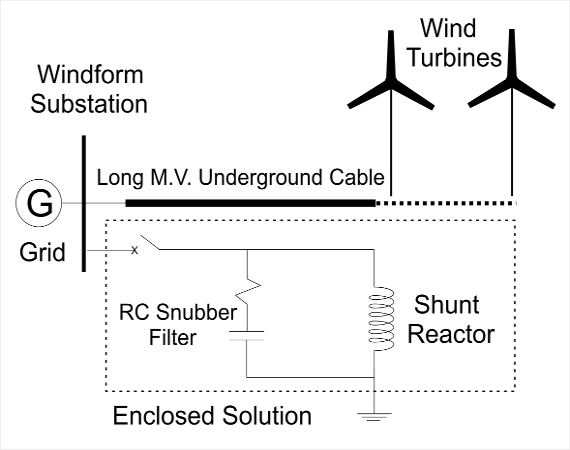

• Windparks
• U-Bahnen (Metro)
• Städtische Verteilungssysteme
• Industriegebiete
• Universitätsgelände
• Umspannwerke

*Fragen Sie bitte beim Hersteller nach anderen Werten.
