Kompansationsdrosseln wirken als Absorber von reaktiver Energie, um die Energieeffizienz im Stromsystem zu erhöhen. Sie sind Induktivitäten, die eingesetzt werden, um die kapazitive Blindleistung zu kompensieren, die durch lange und gering beladene Übertragungsleitungen sowie unterirdische Kabel erzeugt wird. Dies ermöglicht einen höheren aktiven Leistungsfluss durch das System und verhindert Überspannungen. Die Kompansationsdrosseln bieten induktive Kompensation.

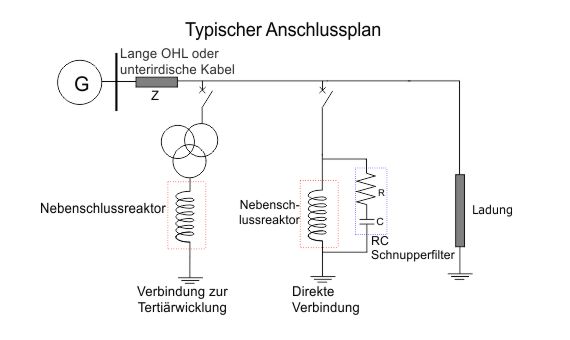

Kompansationsdrosseln sind an die tertiäre Wicklung des Haupttransformators angeschlossen oder direkt mit der Leitung verbunden. In Hochleistungs- und Hochspannungssystemen sollten Kompansationsdrosseln zusammen mit RC-Dämpfungsfiltern verwendet werden, da in solchen Systemen die Schalttransienten extrem hoch sind und die Schaltgeräte dadurch beschädigt werden können.
Vorteile

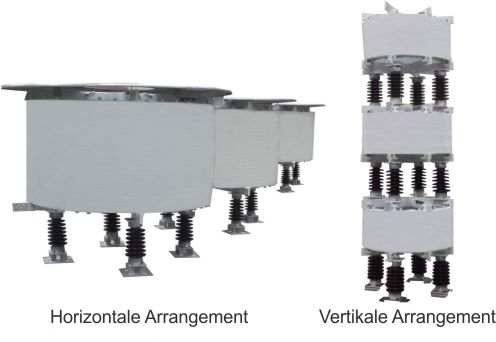

- Luftkern, trockene Bauweise
- Begrenzter Temperaturanstieg ermöglicht eine längere Lebensdauer
- Besondere Oberflächenbeschichtung gegen UV-Strahlung und für verschmutzte Bereiche der Klasse IV
- Wartungsfreies Design
- Mit Epoxidharz imprägnierte, glasfaserverkleidete Wicklung
- Niedrige Verluste
- Niedriger Geräuschpegel
