TFH-Sperren werden in Übertragungs- und Verteilernetzen eingesetzt. Sie sind die Schlüsselkomponenten in Trägerfrequenz-Nacrichtentechnik auf Hochspannungsleitungen (TFH) Systemen (Power Line Communication_PLC), die für Fernsteuersignale, Sprachkommunikation, Fernmessung und -steuerung zwischen Umspannwerken in den elektrischen T&D-Netzerken verwendet werden.
TFH-Sperren werden eingesetzt, um hochfrequente Signale daran zu hindern, in unerwünschte Richtungen zu fließen.
Merkmale
- Standard: IEC 60353, IEEE Std. C93.4, IEEE Std. 643
- Hergestellt gemäß gewünschter Kurzschlusskapazität
- Geringes Gewicht erleichtert die Montage
- Kühlspacer sorgen für niedrigere Wicklungstemperatur
- Einfache Änderung des Abstimmkastens, ohne die Spule zu demontieren, wenn Änderungen der Abstimmfrequenz erforderlich sind

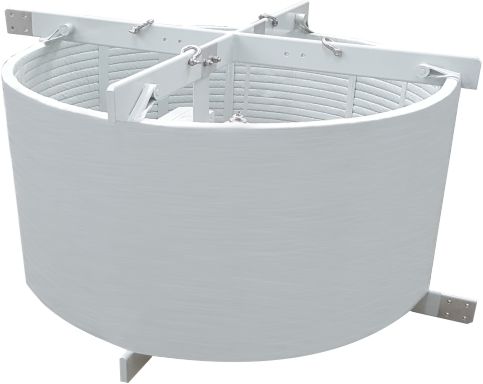

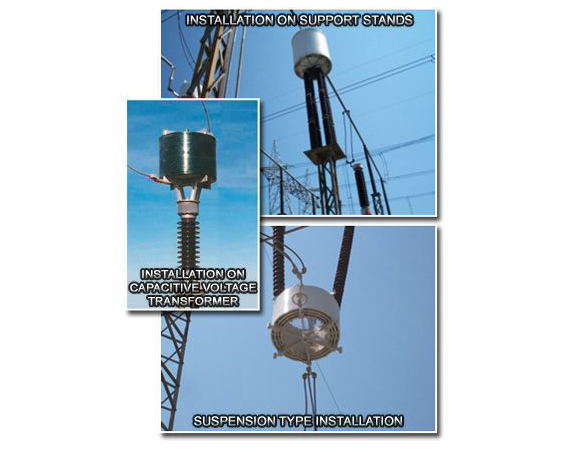

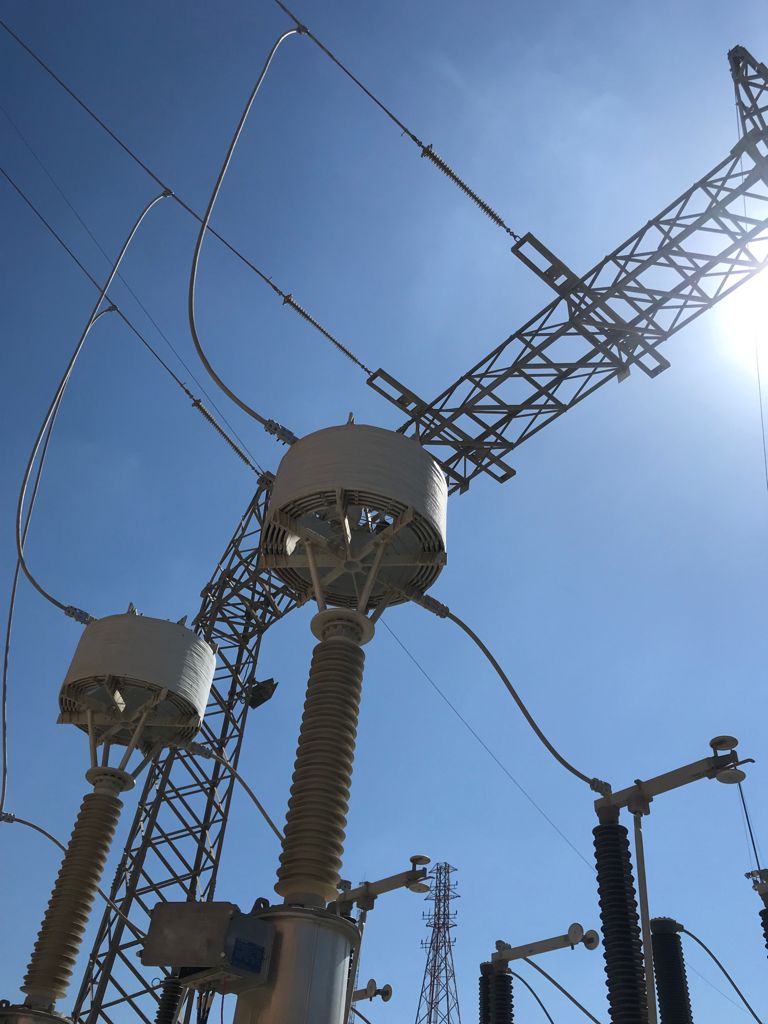

- Installation auf kapazitiven Spannungstransformatoren, Stützdurchführungen oder hängender Montage möglich
- Geringe Streukapazität und hoher Qualitätsfaktor (Q)
- Koronakugeln über 245 kV
- Niedrige, hohe und doppelte Bandbreite
- Überspannungsschutz bei Kurzschlussbedingungen
- Ausstattung für nahezu jeden Typ von Leitungsanschluss

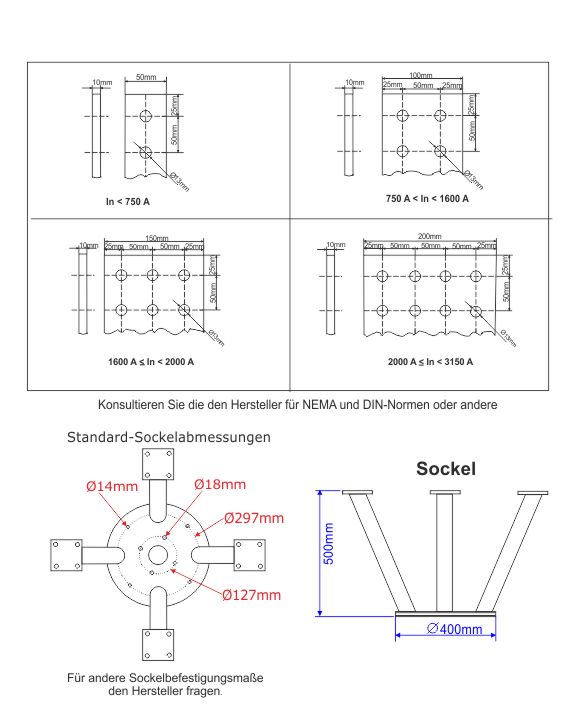

- DIN- oder NEMA-Anschlusskonfiguration
Auswahlkriterien
- Induktivität der TFH-Sperre (mH)
- Nennstrom (A) bei 50 oder 60 Hz
- Kurzschlussstrom (kA) und Dauer
- Sperrfrequenzbereich (kHz)
- Netzspannung (kV)
- Sperrimpedanz, Zb
- Widerstandskomponente der Sperrimpedanz, Rb
- Montagevorrichtung für kapazitive Spannungstransformatoren (Sockel) oder hängend
- Besondere Anforderungen an die Anschlussklemmen (DIN oder NEMA)
- Vogelschutz
| Nennstrom (A) | Standard Kurzschlussströme (kA/1 Sekunde)) | Induktivität (mH) |
|---|---|---|
| 400 | 10-16 | 0.10 / 0.20 / 0.315 / 0.4 / 0.50 / 1.00 / 2.00 |
| 630 | 16-20 | |
| 800 | 20-25 | |
| 1000 | 25-31.5 | |
| 1250 | 31.5-40 | |
| 1600 | 40-50 | |
| 2000 | 50-63 |

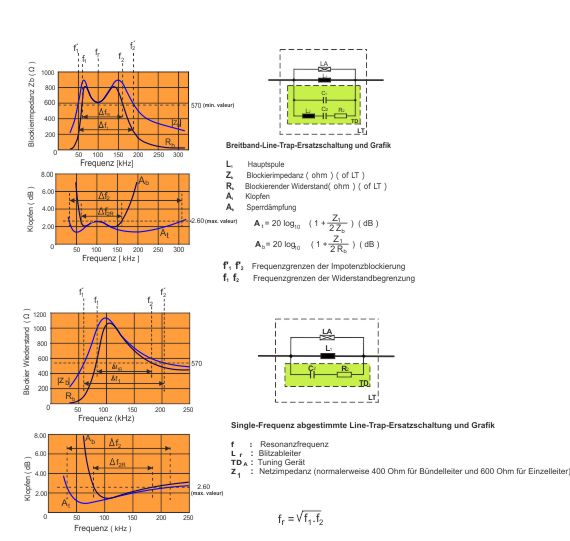

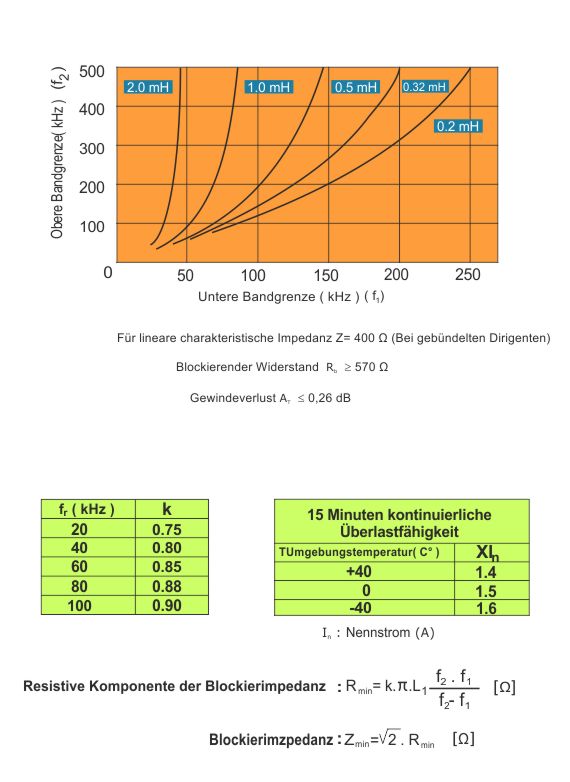

Band-Grenzen von Breitband-Line-Traps
