CROWBAR-WIDERSTÄNDE

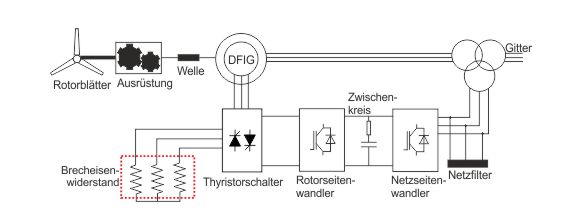

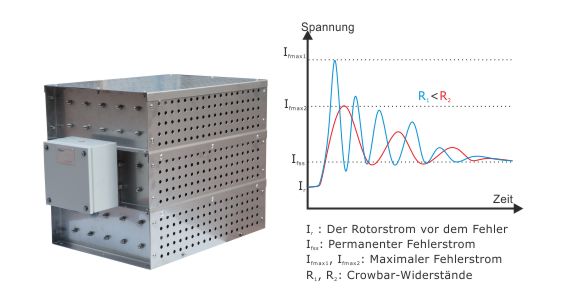

Crowbar-Widerstände sind dreiphasige Widerstandsblöcke, die mit den Rotorwicklungen des DFIG (Doppelt gespeister Induktionsgenerator) verbunden sind, wie zum Beispiel in einem Windkraftgenerator. Sie werden verwendet, um Schäden an den Wechselrichterschaltungen zu verhindern, die an der Rotorseite angebracht sind, wenn ein Fehler im Netz auftritt. Während Fehler im Netz benötigt ein DFIG-Leistungswechselrichter, der eine begrenzte Überstromgrenze hat, besondere Aufmerksamkeit. Wenn der Rotorstrom oder die Gleichstromzwischenschaltungsspannung den Schwellenwert erreicht, trennen die Crowbar-Widerstände den Wechselrichter. Dies verhindert, dass der Generator zu einer Kurzschlussläufer-Induktionsmaschine wird. Durch die Verwendung von Crowbar-Widerständen kann der DFIG mit dem Netz verbunden bleiben und seinen Betrieb fortsetzen. Die Crowbar-Widerstände sollten hoch genug sein, um den Kurzschlussrotorstrom zu begrenzen und gleichzeitig niedrig genug sein, um eine übermäßig hohe Spannung im Rotorkreis zu vermeiden. Crowbar-Widerstände sollten mit geringer Induktivität ausgelegt sein und in der Lage sein, sehr hohe Ströme für kurze Zeiträume zu bewältigen.
