Zuverlässiger DC-Zwischenkreisschutz für regenerative Systeme, BESS und marine Anwendungen

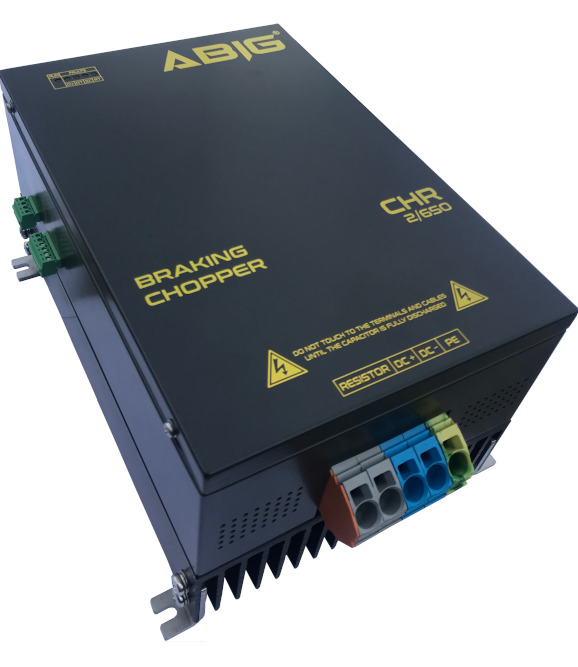

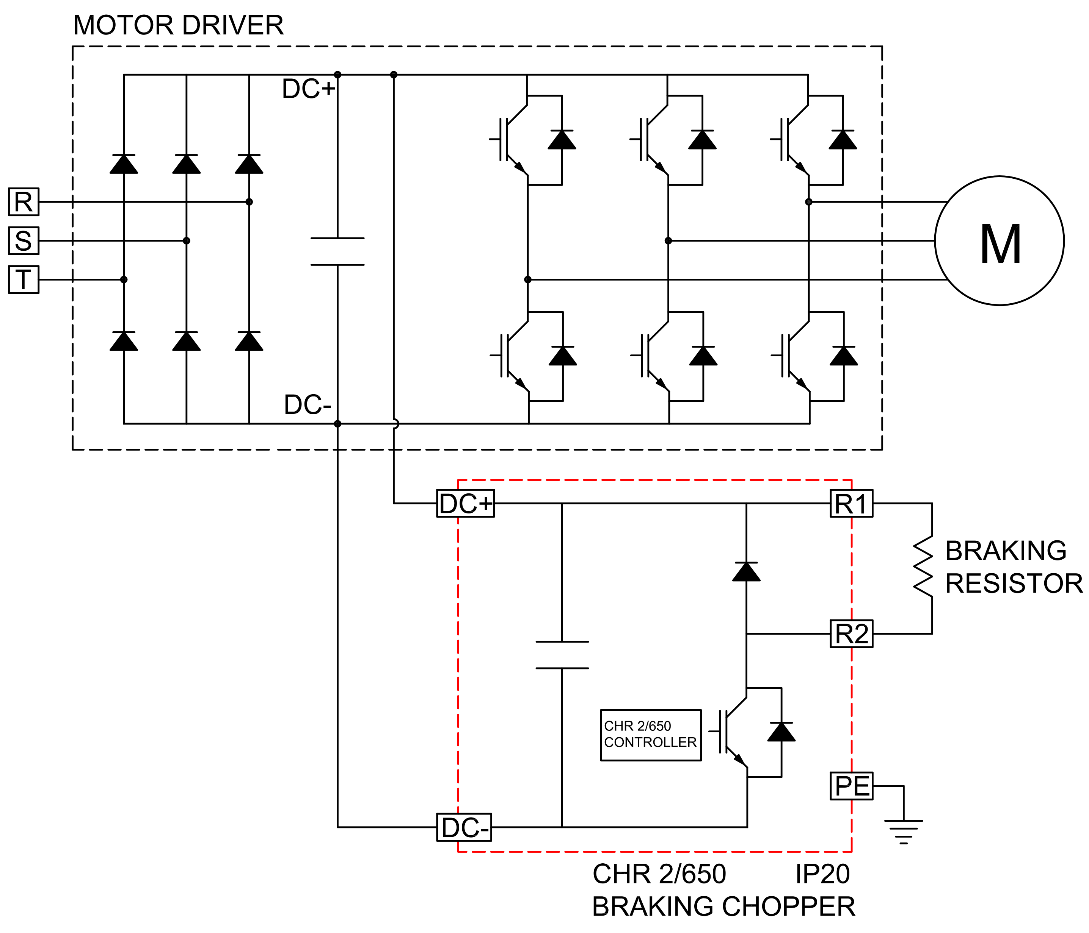

Der ABIG CHR 2/650 ist ein robuster Hochleistungs-Brems-Chopper, der für die präzise Regelung der DC-Zwischenkreisspannung in einer Vielzahl von Energiesystemen entwickelt wurde. In frequenzumrichtergesteuerten Motorantrieben wirkt ein Asynchronmotor beim Abbremsen als Generator und speist Energie in den DC-Zwischenkreis zurück. Ohne effektives Management kann diese Energie zu Überspannungsfehlern und Systemausfällen führen. Der CHR 2/650 überwacht den DC-Bus effektiv und leitet überschüssige Energie an einen externen Widerstand ab, wo sie in Wärme umgewandelt wird. Dies gewährleistet einen kontinuierlichen Betrieb und schützt empfindliche elektronische Komponenten vor Schäden.
Über das traditionelle Bremsen hinaus: Vielseitiger Schutz
Die ABIG CHR 2/650 Plattform ist für anspruchsvolle Anforderungen in Energiesystemen konzipiert und bietet Skalierbarkeit durch den Parallelbetrieb von bis zu 7 Modulen, um eine Spitzenbremsleistung von ca. 1250 kW zu erreichen.
- Industrieautomatisierung: Management regenerativer Lasten in Systemen wie Kranen, Hebezeugen, Aufzügen, Förderbändern und Zentrifugen.
- Batterie-Energiespeichersysteme (BESS): Bietet wichtigen Überspannungsschutz bei intensiven Lade- oder Testzyklen und verhindert effektiv ein Überladen der Batterie.
- Marine Energiesysteme: Dient als lebenswichtige Sicherheitsredundanz für Schiffe, wenn das Bordnetz oder die Generatoren keine regenerative Energierückspeisung aufnehmen können.
- DC-Infrastruktur: Hält das Spannungsgleichgewicht in Mikronetzen und Systemen für erneuerbare Energien aufrecht, die eine dynamische Reaktion erfordern.
Hauptmerkmale
- Universelle Kompatibilität: Kompatibel mit 3-Phasen-Motorantrieben und verschiedenen Host-Systemen.
- Hohe Skalierbarkeit: Parallelbetrieb von bis zu 7 Modulen (ca. 1250 kW Spitze).
- Sicherer Betriebsbereich: 200 VDC bis 1000 VDC Zwischenkreisspannungen.
- Integrierter Schutz: Überwachung von Überspannung (OV), Übertemperatur (OT), Kurzschluss (SC) und thermischem Widerstandsschutz (RT).
- Robust & Kompakt: Industrielles Design zur Wandmontage, keine routinemäßige Wartung erforderlich.
- Anpassung: Unterstützt kundenspezifische Firmware- und Hardware-Modifikationen für spezielle Anwendungen.
- Statusanzeige: LEDs für Status und Fehler (RUN, OV, OT, SC, RT).
| Technische Spezifikationen ** | |
|---|---|
| Eingangsspannungsbereich | 200-1000 VDC |
| Bremsspannungsschwelle | 250-850 VDC * |
| Spitzenbremsleistung | 178,5 kW bei 10 % ED (Duty Cycle) |
| Spitzenbremsstrom | 210 A bei 10 % ED (Duty Cycle) |
| Nenndauerleistung | 34 kW |
| Nenndauerstrom | 40 A |
| Minimaler Widerstandswert | 3,1 Ohm @660VDC |
| Umgebungstemperatur | -10 bis 40 °C |
| Aufstellungshöhe (ohne Derating) | 2000 m |
| Abmessungen (BxHxT) | 209,2 mm x 293,4 mm x 146,9 mm |
| Gewicht | 4 kg |
| Schutzart | IP 20 nach EN 60529 |
| Parallelbetrieb | Bis zu 7 Module, ca. 1250 kW Spitzenbremsleistung bei 10 % ED |
* Die Bremsspannungsschwelle wird werkseitig nach Kundenwunsch im angegebenen Bereich eingestellt.
** Für kundenspezifische Anforderungen oder Spezifikationen außerhalb dieser Werte kontaktieren Sie uns bitte.
