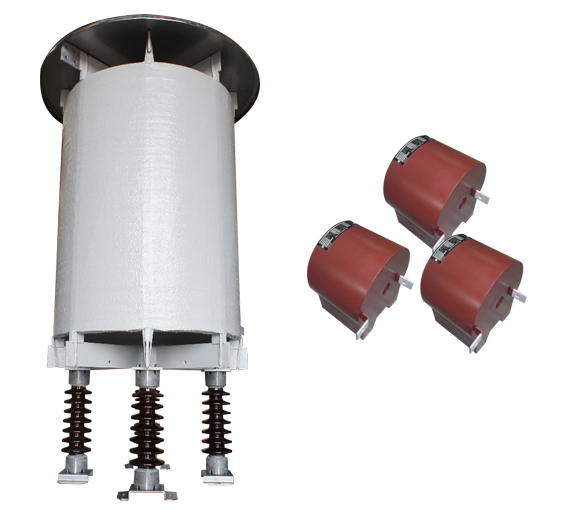

Ein Strombegrenzungsdrosselspule (CLR) ist eines der effektivsten Geräte zur Begrenzung von Kurzschlussströmen. Er reduziert die Belastungen an Schienen, Isolatoren, Leistungsschaltern und anderen Hochspannungsgeräten. Der Einsatz von CLR ist der praktischste und wirtschaftlichste Ansatz zur Strombegrenzung.
Strombegrenzungsdrosselspulen sollten dort platziert werden, wo der zu erwartende Kurzschlussstrom in einem Verteilungs- oder Übertragungssystem voraussichtlich die Unterbrechungsleistung des zugehörigen Schaltgeräts überschreiten wird. Die induktive Reaktanz wird so gewählt, dass sie während des normalen Betriebs einen akzeptablen Spannungsabfall zulässt, jedoch hoch genug ist, um einen Kurzschluss auf die Nennleistung des Schaltgeräts zu beschränken.
Sie werden auch als Lastverteilungsspulen verwendet, um den Strom in parallelen Schaltungen auszugleichen. Strombegrenzungsdrosselspulen werden bis zu 420 kV hergestellt. Diese Drosselspulen sind so konstruiert, dass sie den Nennstrom kontinuierlich und Kurzschlussströme für einen bestimmten Zeitraum standhalten können.

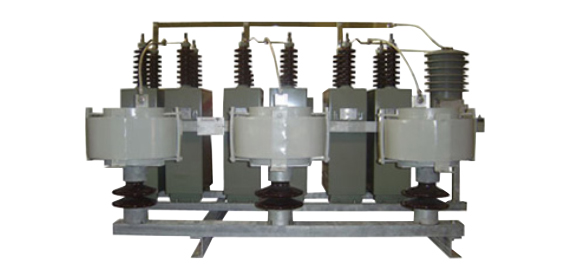

Einschaltstrombegrenzungsdrosselspulen(Dämpfungsdrosselspulen)

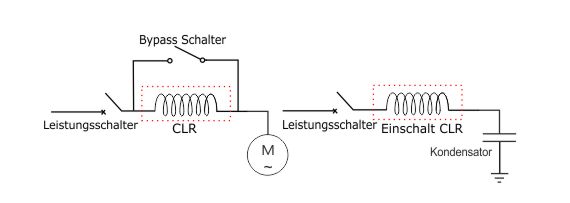

Einschaltstrombegrenzungsdrosselspulen sind in Serie mit Kondensatoren geschaltet, um die Einschaltströme zu begrenzen, die während ihrer Schaltvorgänge (Einschalten) auftreten.
Vorteile
- Verlängert die Lebensdauer von Geräten und Kondensatoren
- Perfekte mechanische Standhaftigkeit gegen hohe Kurzschlusskräfte
- Begrenzter Temperaturanstieg ermöglicht eine längere Lebensdauer
- Besondere Oberflächenbeschichtung gegen UV-Strahlung und für verschmutzte Bereiche der Klasse IV
- Wartungsfreies Design
