Da die Anstiegszeiten von IGBTs im Bereich von einigen Dutzend Nanosekunden liegen (zwischen 50 ns und 200 ns), können selbst kurze Kabelstrecken zwischen PWM-Motorantrieben und Motoren aufgrund des Wellenlaufphänomens, wie es bei Übertragungsleitungen auftritt, eine Spannungsverdopplung an den Motorklemmen verursachen. Wenn keine ausreichenden Schutzmaßnahmen ergriffen werden, kann die Isolation der Motorwicklungen durch hohe Spannungsspitzen beschädigt werden.

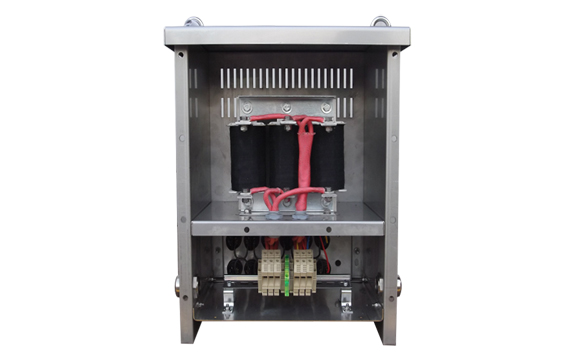

dV/dt-Ausgangsfiltermodule schützen Motoren wirksam vor diesen hohen Spannungsspitzen, die durch den Einsatz von Motorkabeln zwischen IGBT-basierten Motorantrieben und Motoren entstehen.
Vorteile
- Reduzierung der dv/dt-Belastung der Motorwicklungen
- Verlängerung der Lebensdauer der Geräte

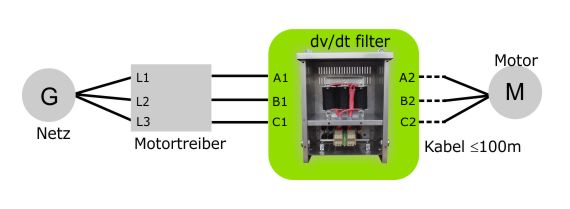

- Einhaltung der Normen für Universalmotoren bei Kabellängen bis zu 100 m
- Günstige und kompakte Lösung für Anwendungen mit kurzen Kabeln
- Reduzierung von elektromagnetischen Störungen (EMI) bei umliegenden Geräten
Typische Anwendungen
- Motorantriebe mit kurzen Motorkabeln
- Motorantriebe mit vorhandenen Motoren
- Prozessindustrie
- Öl und Gas
- HLK (Heizung, Lüftung, Klima)
- Wasser- und Abwasserwirtschaft
- Bewässerungsanlagen
