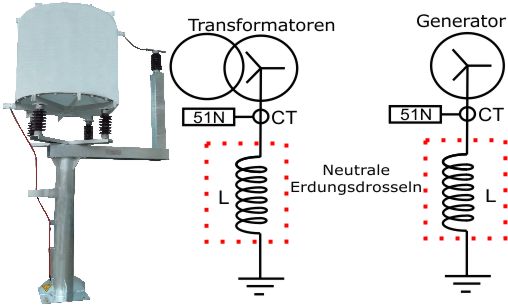

Erdungsdrosselspulen sind einphasige Reaktoren, die normalerweise zwischen Erde und Neutralleiter von Transformatoren oder Generatoren angeschlossen werden, um einadrige Erdfehler auf einem gewünschten Niveau zu steuern. Dies geschieht, indem der Stromfluss durch induktive Elemente widerstanden wird.
Erdungsdrosselspulen werden eingesetzt, um den Erdfehlerstrom auf einen Wert zu begrenzen, der die Geräte im Stromnetz nicht beschädigt, aber ausreichend Stromfluss ermöglicht, um Schutzrelais zu aktivieren und den Fehler zu beheben. Ist der Stromkreis im Gleichgewicht, beträgt der Stromfluss durch den Reaktor null, wodurch es zu keinen Verlusten kommt.
Erdungsdrosselspulen verringern die Kurzschlussbelastungen auf Transformatoren in Umspannwerken, die eine der häufigsten Fehlerarten in elektrischen Systemen darstellen. Ein beladener Generator kann eine dritte Harmonische Spannung entwickeln. Die Bereitstellung von Impedanz im Erdungsweg durch einen Neutralerdungsreaktor kann die dritte harmonische Stromkomponente begrenzen.
Anwendungsbereiche
- Reduzierung von einphasigen Erdfehlerströmen in elektrischen Netzen, um Schäden an Transformatoren und Generatoren zu verhindern
- Verringerung temporärer Überspannungen, die durch abrupt eintretende Fehlerströme entstehen
- Verlängerung der Lebensdauer von Schaltgeräten
- Reduzierung von Schrittspannungen auf ein ungefährliches Niveau für das Personal
Vorteile
- Hohe mechanische Festigkeit, um starken Kurzschlusskräften standzuhalten
- Begrenzter Temperaturanstieg ermöglicht eine längere Lebensdauer
- Besondere Oberflächenbeschichtung gegen UV-Strahlung und für verschmutzte Bereiche der Klasse IV
- Wartungsfreies Design
- Geringe Geräuschpegel
