Glättungsdrosselspulen sind in Serie geschaltete Spulen, die in Gleichstromsysteme eingefügt werden. Sie reduzieren harmonische Ströme, transienten Überstrom und/oder Stromwelligkeiten in Gleichstromsystemen.

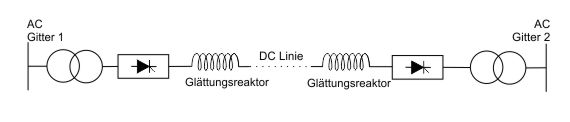

Diese Spulen sind notwendig, um die Form der Gleichstromwelle zu glätten, Verluste zu reduzieren und die Systemleistung zu verbessern. Glättungsreaktoren werden in Hochspannungs-Gleichstrom (HVDC) Verbindungen und in industriellen Anwendungen eingesetzt, einschließlich Traktionssystemen, variablen Drehzahlantrieben, USV-Systemen usw.
Glättungsdrosselspulen verringern auch das Auftreten von Alternationsfehlern in Wechselrichtern, die durch Spannungsabfälle im Wechselstrombus verursacht werden. Wenn die Gleichspannung einer anderen in Serie geschalteten Brücke zusammenbricht, verhindern sie Kommunikationsfehler in den Wechselrichtern durch die Fähigkeit der Spule, die Steigrate des Gleichstroms in der Brücke zu reduzieren.
Glättungs drosselspulen glätten die Welligkeiten im Gleichstrom, um zu verhindern, dass der Strom bei leichten Lasten discontinuous wird. Sie verringern harmonische Spannungen und Ströme in Gleichstromleitungen und begrenzen den Spitzenstrom im Gleichrichter aufgrund eines Kurzschlusses in der Gleichstromleitung.
Zusätzlich begrenzen Glättungs drosselspulen den Strom in den Ventilen während des Betriebs der Umrichter-Bypass-Paarung, bedingt durch die Entladung der Parallelkondensatoren der Gleichstromleitung.
Vorteile
- Perfekte mechanische Festigkeit zur Widerstandsfähigkeit gegen hohe Kurzschlusskräfte
- Begrenzter Temperaturanstieg ermöglicht eine längere Lebensdauer
- Spezielle Oberflächenbeschichtung gegen UV-Strahlen und Verschmutzung in Klasse IV Bereichen
- Wartungsfreies Design
